Контактор CJX93P50A для компрессора теплового насоса

Контактор CJX93P50A для компрессора теплового насоса

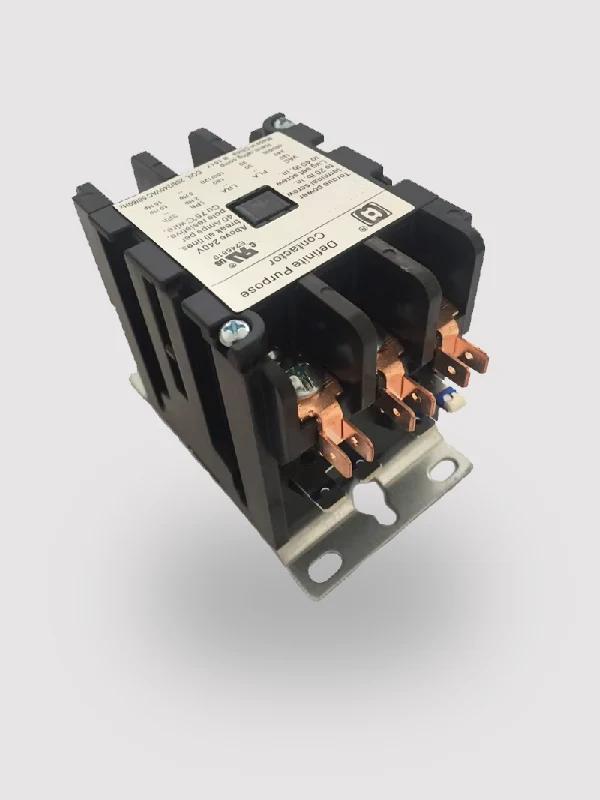

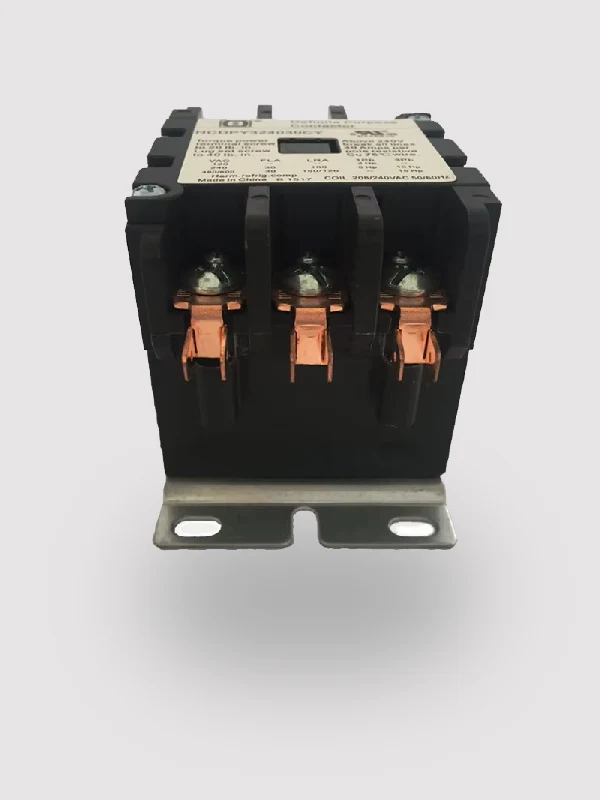

Данный контактор CJX93P50А с рабочим напряжением 230В/переменный ток 3 50Гц рассчитан на номинальный ток 50А. При подаче напряжения на катушку управления контактор переключается, замыкая главные контакты. Важно отметить, что напряжение в цепи управления должно быть 230 В. Этот контактор подходит для запуска компрессоров тепловых насосах с фиксированной скоростью. Также может использоваться в качестве переключателя для периферийного оборудования большой мощности, например, циркуляционных насосов, электронагревателей и другого оборудования.

Контактор CJX93P50A для компрессора. Таблица преобразования номинальных характеристик

Рабочее напряжение	Номинальный ток			Мощность
Контактор CJX93P50А	АС-1	АС-3	АС-4	АС-3
220/230 В, 50 Гц	50 А	32 А	32 А	7,5 кВт
380/400 В, 50 Гц	–	32 А	32 А	15 кВт
660/690 В, 50 Гц	–	22 А	22 А	18,5 кВт

Номинальные характеристики в зависимости от нагрузки

Подключенная нагрузка и напряжение питания напрямую влияют на номинальные характеристики контактора. Например, номинальный ток 50А, указанный на корпусе и в наименовании прибора, относится к стандартному применению — управление электродвигателями с трехфазным питанием 380 В категории АС-3.

Категории задач

Контактор CJX93P50A для компрессора теплового насоса рассчитан на стандартную нагрузку 22 кВтДля менее требовательных применений, таких как лампы накаливания или электрические сопротивления (TEN), наиболее подходящей категорией является АС-1. С другой стороны, если устройство управляет двигателями с тяжелыми механизмами или изменением направления вращения, то категория предпочтительнее. АС-4.

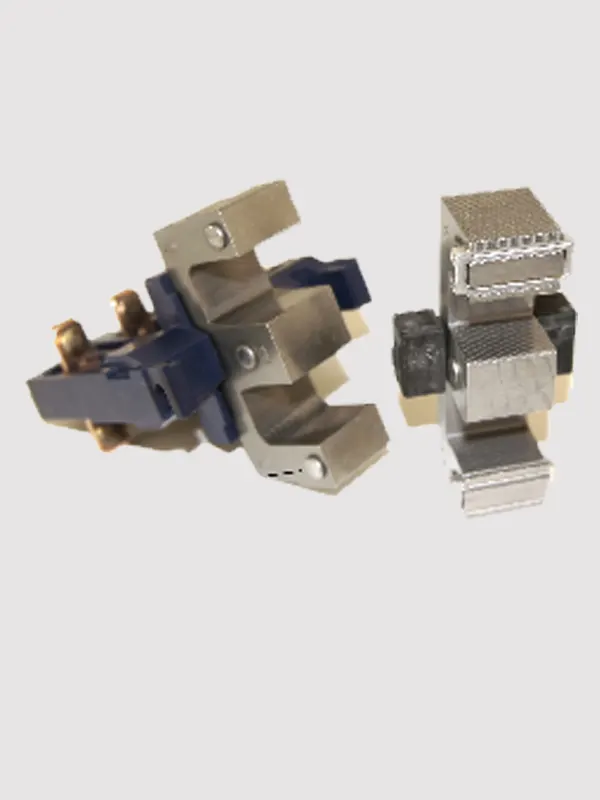

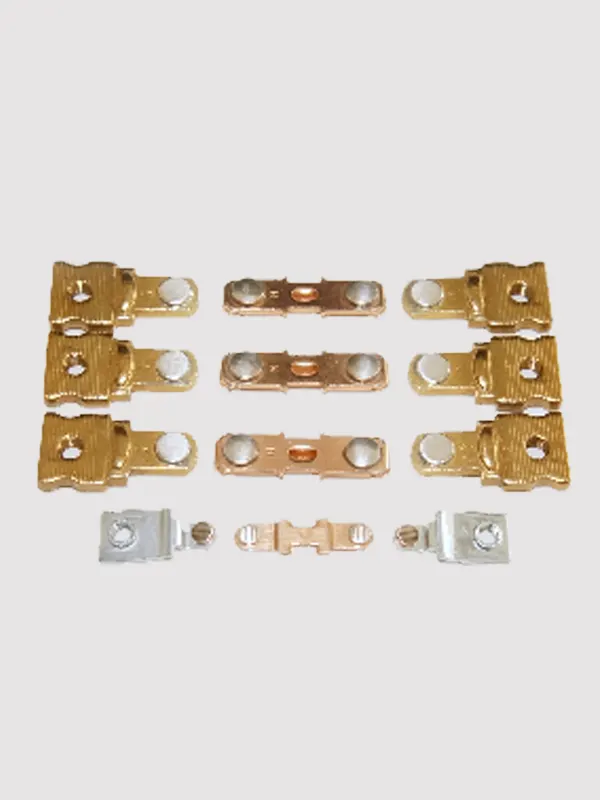

Конструкция контакта и магнита

Контактор CJX93P50A для компрессора теплового насоса использует классическую схему двойного разрыва. Кроме того, центральная подвижная часть оснащена пружиной для повышения надежности. Производители предусмотрели крепление магнитных пластин в 12 местах, шесть из которых — путем ковки, для повышения прочности конструкции. Для снижения вибраций в неподвижную часть добавлены резиновые демпферы, а перетянутые катушки предотвращают отскок якоря при переходе фазы через ноль.

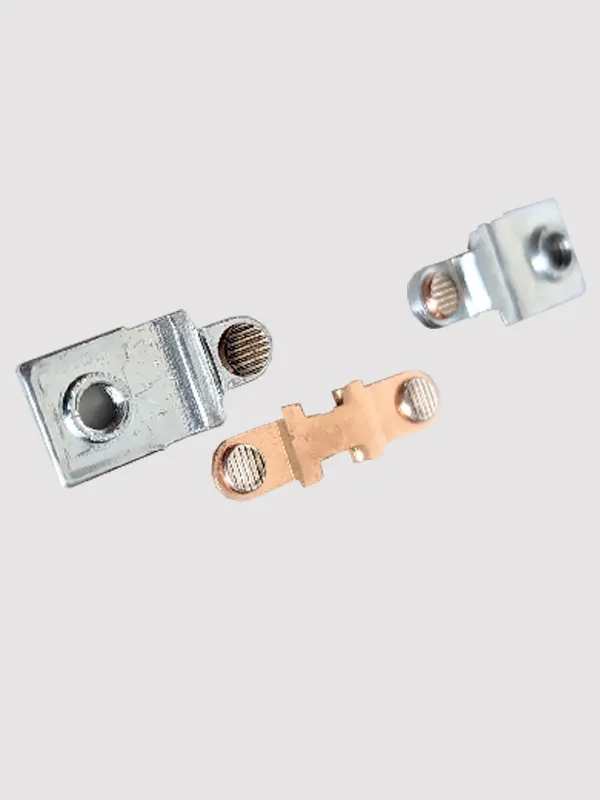

Вспомогательные контакты NC1

В цепях управления, где токи и напряжения низкие, переключение может быть затруднено из-за оксидной пленки на контактах. Во время переключения подпружиненная подвижная часть перемещается, очищая верхний слой контактов. В результате перпендикулярные маркировки увеличивают трение и обеспечивают еще более эффективную очистку.

---

Контакторы серии CJX9

Contactorii din seria CJX9 sunt foarte populari datorită construcției fiabile, bazate pe soluții testate. În plus, aceste dispozitive sunt excelente pentru comutarea circuitelor electrice în diverse echipamente industriale. Dacă combinați cContactor CJX93P50A pentru compresor pompă de căldură cu relee termice, puteți proteja echipamentele electrice de suprasarcină. Seria acoperă o gamă largă de curenți nominali, de la 9 la 95A, și oferă extindere funcțională prin module suplimentare:

• Контактор с задержкой времени;
• Обратимый;
• Электромагнитные пусковые реле;
• Контактор для цепей КРМ;
• Многофункциональные пускатели звезда-треугольник.

Технические характеристики

• Напряжение цепи: до 690В.
• Частота сети: до 60 Гц.
• Цепи управления: 220 Вольт
• Катушки управления: напряжение 220В.
• Время работы: до 1200 циклов в час (категория АС-3, 380/400В).
• Прочность: до 10 миллионов циклов переключения.

Благодаря этим характеристикам контактор CJX93P50A для компрессора теплового насоса обеспечивает надежную и эффективную работу в соответствии с современными стандартами.

---
